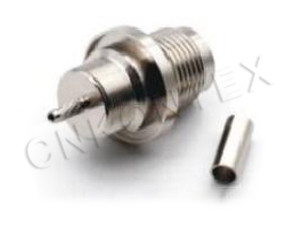

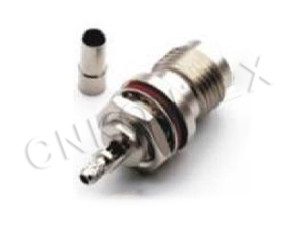

시리즈 TNC RF 동축 연결관 (Threaded Neill-Concelman Connector)은 정밀 스레드 잠금 메커니즘을 갖춘 고신뢰성 RF 연결 구성 요소입니다.BNC 연결관의 스레드 버전으로서 MIL-C-39012, IEC 60169-17 및 GJB681A 표준을 준수하여 우수한 고주파 성능, 강력한 반진동 능력 및 광범위한 호환성을 균형화하여 거친 환경 RF 시스템에서 핵심 상호 연결 부분으로 작동합니다.
이 시리즈는 다양한 사양으로 우수한 전기 성능을 자랑합니다.50Ω 및 75Ω의 이중 임피던스 옵션을 제공합니다. RF 통신, 레이더 및 테스트 시스템에 대한 50Ω (고급 모델에 대한 DC에서 18GHz를 지원), 비디오 및 방송 응용 프로그램에 대한 75Ω (DC에서 1.5GHz).주요 매개 변수는 뛰어난입니다: 직선 유형을 위한 VSWR ≤1.30, 안정적이고 낮은 손실 신호 전송을 보장하는 내부 도체 ≤2.0mΩ 및 외부 도체 ≤0.2mΩ의 접촉 저항, 절연 저항 ≥5000MΩ.
독특한 장점은 스레드 커플링 디자인에 있으며, 이는 바이바바바바넷 유형의 BNC 연결기보다 더 확고한 연결을 제공하여 진동에 효과적으로 저항하고 실수적인 이 이 야야외 및 모바일 시나리오에 이상적입니다.정밀 공정으로 제조되는, 그것은 -65 ℃에서 +165 ℃ 작동 온도, 500 + 플러그 사이클 및 소금 안개와 열충격과 같은 거친 조건에 저항하는 니클 도금 구리 주택, 금 도금 접촉 및 PTFE 절연체를 채택합니다.
무선 기지역, 안테나, 레이더 시스템, 항공우주 장비, 테스트 계기 및 야외 통신 장치에서 널리 적용되는 것은 보통 RG-58, RG-316 동축 케이블과 결합됩니다.성숙하고 고신뢰성 솔루션으로서 복잡한 산업 및 항공우주 시나리오에서 진동 방지, 고주파 RF 상호 연결을 위한 주류 선택으로 남아 있습니다.
