| 온도 범위 | -55~+125℃ | 절연 저항 | ≥1000MΩ | ||
| 특징 임피던스 | 50Ω | 유전기 저항하는 votage | 1000V | ||
| 주파수 범위 | 0~2GHz의 | VSWR는 | VSWR≤1.06 (0~0.1GHz) VSWR≤1.22 (0.1~0.5GHz) VSWR≤1.50 (0.5~2GHz) |
||
| 접촉 저항 | 센터 지휘자 | ≤10mΩ | |||
| 외부 지체 | ≤5mΩ | Durablty는 | 500 주기 | ||

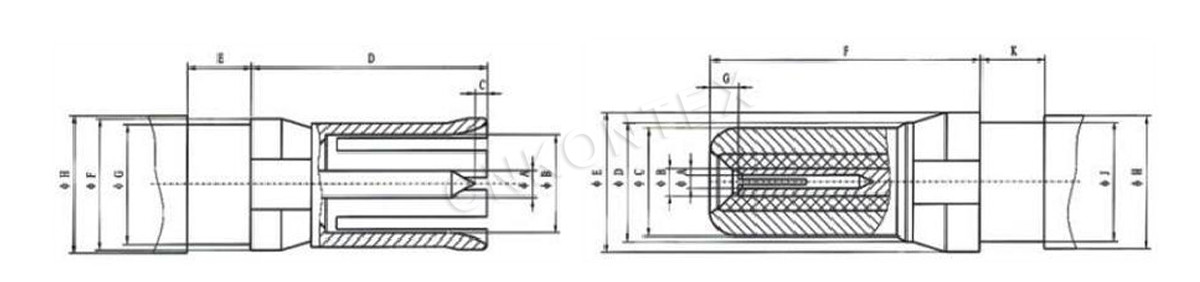

| 상징 | 잭 (mm) | |
| 최소 | 최대 | |
| A | 0.99 | 1.01 |
| B | ||
| C | 0.10 | 0.50 |
| D | 9.35 | 9.50 |
| E | 2.22 | 2.40 |
| F | 5.25 | |
| G | 4.76 | 4.79 |
| H | 6.00 | |
| 상징 | 플러그 (mm) | |
| 최소 | 최대 | |
| A | ||
| B | ||
| C | 3.85 | |
| D | 4.75 | |
| E | 5.25 | |
| F | 8.85 | 9.00 |
| G | 0.90 | 1.10 |
| H | 6.00 | |
| J | 4.76 | 4.79 |
| K | 2.22 | 2.40 |
