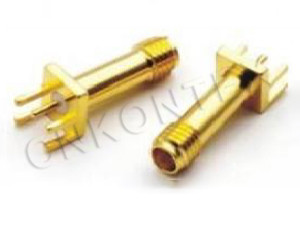

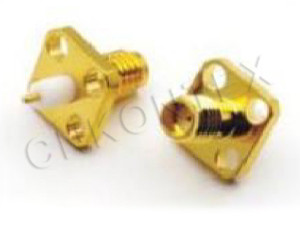

시리즈 SSMA RF 동축 연결관은 비슷한 인터페이스 구조를 가진 SMA 연결관의 작은 버전으로 설계된 초소형 고성능 RF 연결 구성 요소입니다.MIL-C-39012, IEC 169-18 및 GJB 681A 표준에 따라 안전한 10-36 UNS 스레이드 커플링 메커니즘, 컴팩트 크기 및 우수한 고주파 성능을 갖추고 있으며 고밀도, 고주파 RF 시스템에서 핵심 상호 연결 부분으로 작동합니다.
이 시리즈는 고주파 시나리오에 맞춤형 우수한 전기 성능을 자랑합니다.50Ω의 고정 특성 임피던스 (특정 응용 프로그램에 대해 선택적 인 75Ω)로 DC에서 35GHz (향상된 모델에 대해 최대 40GHz)까지 광범위한 작동 주파수 범위를 지원하여 마이크로웨이브, 밀리미터 파 및 고속 신호 전송 요구에 완벽하게 적응합니다.주요 전기 매개 변수는 뛰어난입니다: VSWR는 ≤1.07+0.04√f (GHz) 내에서 통제되고, 삽입 손실은 매우 낮으며, 내부 도체 ≤5mΩ 및 외부 도체 ≤2.5mΩ의 접촉 저항은 절연 저항 ≥1000MΩ, 최소한의 신호 감소와 왜곡을 보장합니다.
그것의 독특한 장점은 소형화된 크기와 신뢰할 수 있는 나사 결합에 있습니다.SMA 커SMA 커SMA 커SMA 커SMA 커SMA 커SMA 커SMA 커SMA SMA 커SMA SMA 커SMA SMA 커SMA SMA 커SMA SMA 커SMA SMA 커와 비교하면 더 컴SMA 커SMA 커는 SMA 커SMA 커는 SMA 커SMA 커정밀 공정으로 제조, 그것은 금 도금 구리 남성 접촉, 금 도금 베릴금금금 구리 여성 접촉, 구리 주택 및 PTFE 절연제를 채택, -55 ℃에 +155 ℃ 작동 온도 및 500 + 플러그링 주기 저항.
항공우주, 레이더 시스템, 위성 통신, 테스트 기기, 5G 밀리미터 파 모듈 및 고밀도 PCB 상호 연결에서 널리 적용되는 것은 보통 소형 유연한 또는 반 단단한 케이블과 결합됩니다.장비가 소형화와 고주파수로 진화함에 따라 소형 RF 상호 연결을 위한 신뢰할 수 있는 고성능 솔루션이 남아 있습니다.
